Meridian 5G M Routers

Routers vormen het verbindende deel tussen de panelen en uw systeem netwerk. De router maakt uw interface beschikbaar tussen de panelen en de interface-opstelling. Alle gegevens worden via de M-router naar het systeem verzonden, zodat u actuele informatie over de functionaliteit van het systeem kunt zien. Zie het Meridian gebruikersomgeving handleiding document.

Overzicht van alle beschikbare M-routers
De M-routers hebben de volgende kenmerken:
(Alle M-routers zijn bedoeld voor installatie met een bestaande antenne-opstelling en bevatten geen antennes.)

Overzicht:

• 5G-modem(s) met 2 push-pull SIM-slots (Nano, 4FF); 4x SMA(f)-connectoren per modem
• WiFi 6 bridge en access-point-modus; 2x RP-SMA(f)-connectoren; MU-MiMo
• Dual-LEO-connectiviteit (bijv. Starlink Maritime).
• Montage: muur, plafond of DIN-rail
• Vermogen: 120W piekbelasting. DC 8..35V (24V aanbevolen) – klemblok
• Netwerk: 3x RJ45 2,5Gbps (100/1000Mbps compatibel), daarvan 2x PoE+ 30

M1-R (robuust):

• Bedoeld voor installaties bovendeks, zoals in bestaande koepels aan de basis enz
• Eén 5G-modem
• Bedrijfstemperatuur: -40° tot +85°C

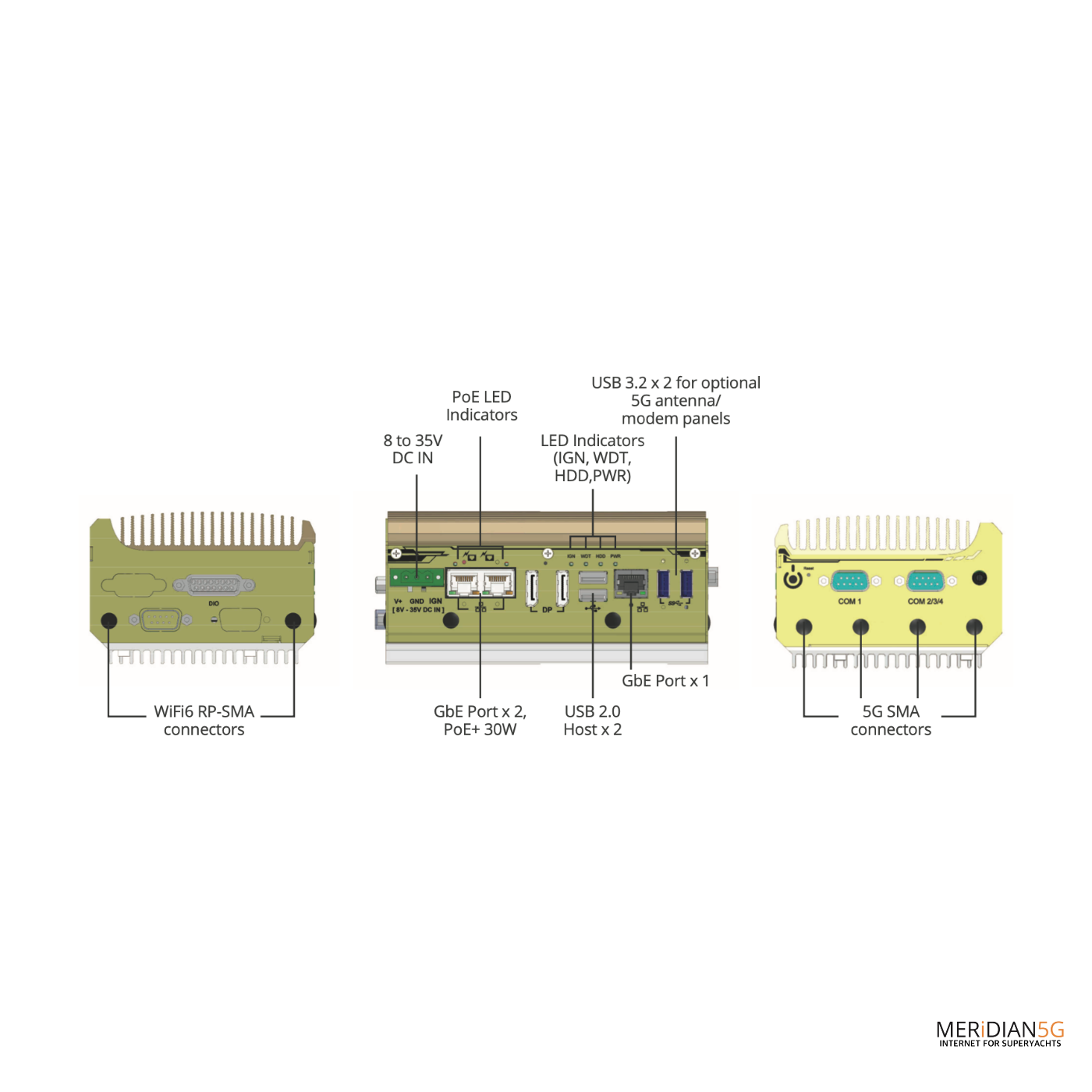

M1-R (robuuste) specificaties:

• 5G-modem met 2 push-pull SIM-slots (Nano, 4FF); 4x SMA(f)-connectoren
• WiFi 6 bridge en access-point-modus; 2x RP-SMA(f)-connectoren; MU-MiMo
• Verbindingsverbinding of load-balancing-modi
• Kan worden gebruikt om meerdere LEO-schotels/panelen (bijv. Starlink Maritime) aan te sluiten en te verbinden met 5G
• Dual-LEO-connectiviteit (bijv. Starlink Maritime)

• Afmetingen: 153 mm (breedte), 108 mm (diepte), 72 mm (hoogte)
• Gewicht: 2kg
• Montage: muur, plafond of DIN-rail
• Bedrijfstemperatuur: -40° tot +85°C
• Vermogen: 120W piekbelasting. DC 8..35V (24V aanbevolen) – klemmenblok
• Netwerk: 3x RJ45 2,5Gbps (100/1000Mbps compatibel), daarvan 2x PoE+ 30W

M1-NR (niet-robuust):

• Bedoeld voor installatie in een 19″ rack of iets dergelijks in een omgeving met airconditioning
• Eén 5G-modem
• Bedrijfstemperatuur: 10°-40°C, niet-condenserend

M2-R:

• Hetzelfde als M1-R (robuust) maar met 2 modems

M2-NR:

• Hetzelfde als M1-NR, niet-robuust, maar met 2 modems

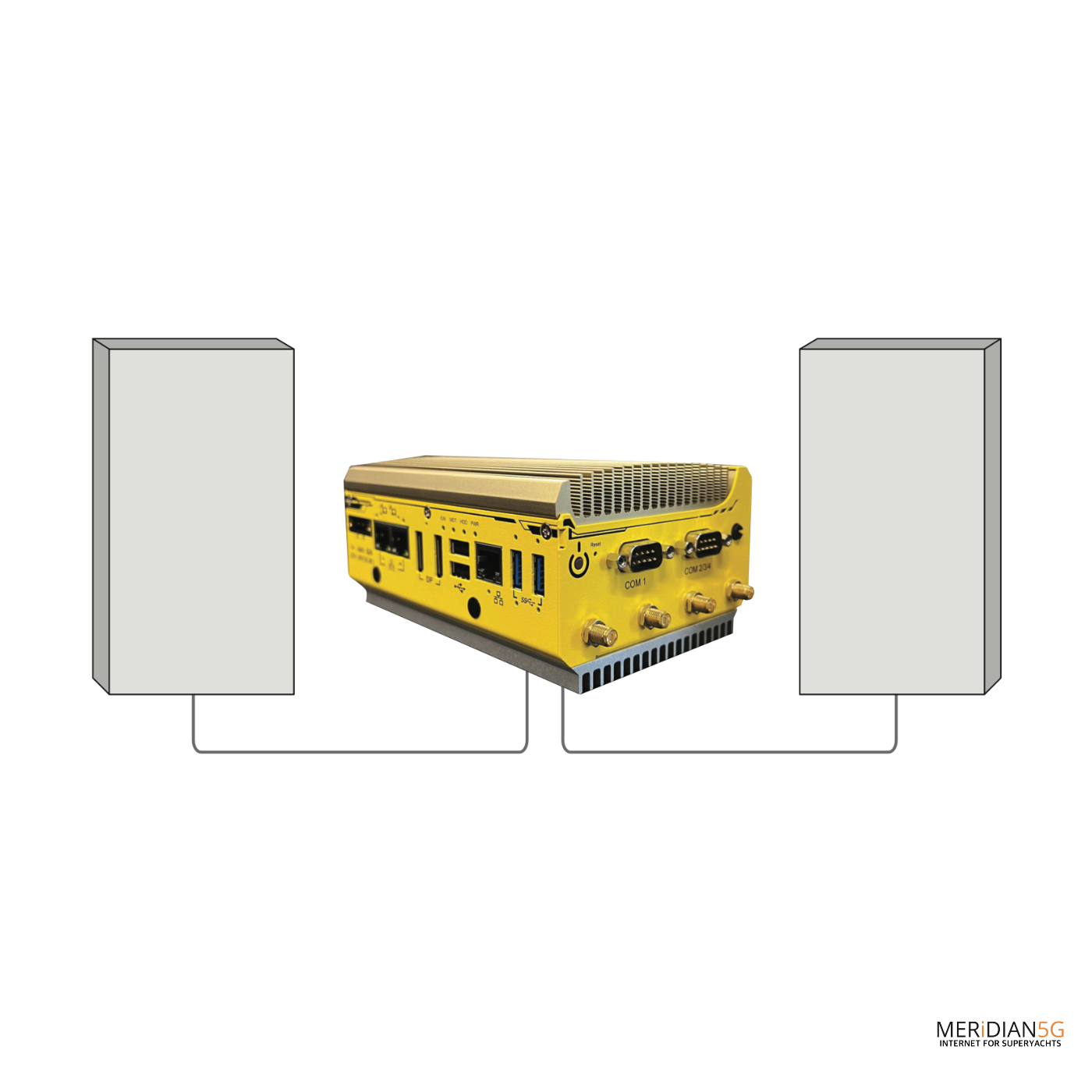

Upgrade-opties
Voor gevallen waarin een meer betaalbare versie nodig is, kunt u kiezen voor een M-router en deze later upgraden met een paneel of twee, als het budget dit toelaat. U kunt ook een eerste installatie van een M-router uitvoeren met één of twee panelen meegeleverd, zodat u kunt profiteren van beide: de bestaande antenne-opstelling en de unieke kenmerken van de Meridian-panelen. Panelen kosten $ 3000 per stuk.
Robuuste versies van onze M-routers worden meestal bovendeks geïnstalleerd. Dergelijke installaties kunnen worden geüpgraded met een paneel (maximaal 2 panelen mogelijk), meestal geïnstalleerd in een bestaande VSAT- of TVRO-dome.

Om de upgrade mogelijk te maken, moet aan de volgende criteria worden voldaan:

• Afstand: een paneel moet binnen 2 meter afstand van de M-router worden geïnstalleerd
• Paneelmontage: panelen kunnen verticaal of horizontaal worden gemonteerd, maar niet vlak
• Montagebeugel: wordt meegeleverd (specificatie op pagina X)
• Bekabeling vereist: kabel om het paneel aan te sluiten is een USB 3.2-kabel met USB-C-connector
• Bedrijfstemperatuur: -40° tot +75°C
• Optioneel: SIM-extender kan worden toegevoegd

Opmerking: voor een 100% goed werkend systeem wordt een niet-geblokkeerde horizontale zichtlijn van 360° aanbevolen.
