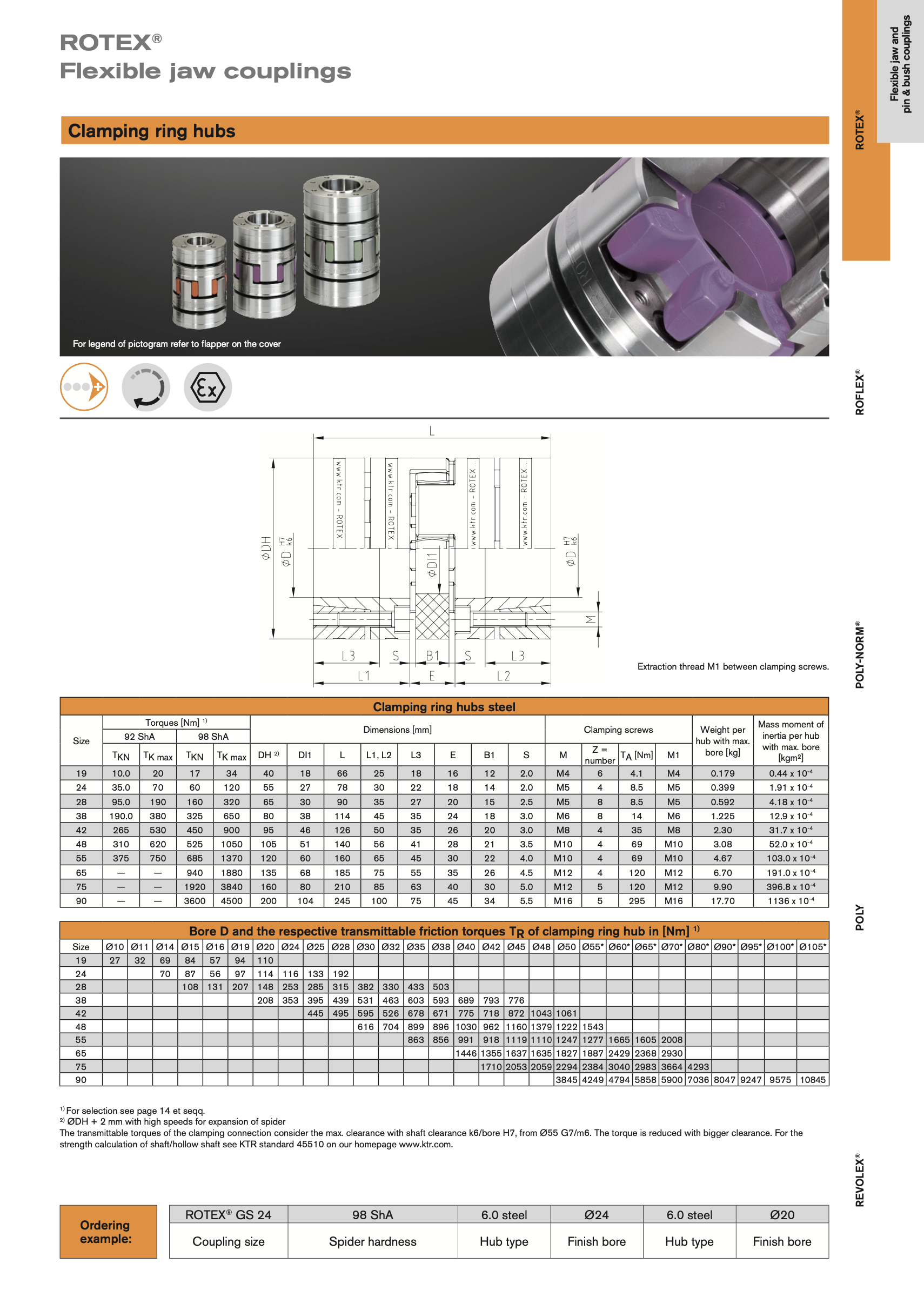

ROTEX® Klemring naven 0 – 4.500 Nm / torsie flexibele klauwkoppeling

Klauwkoppeling met klemring naven voor wrijving gebonden as-naaf verbindingen

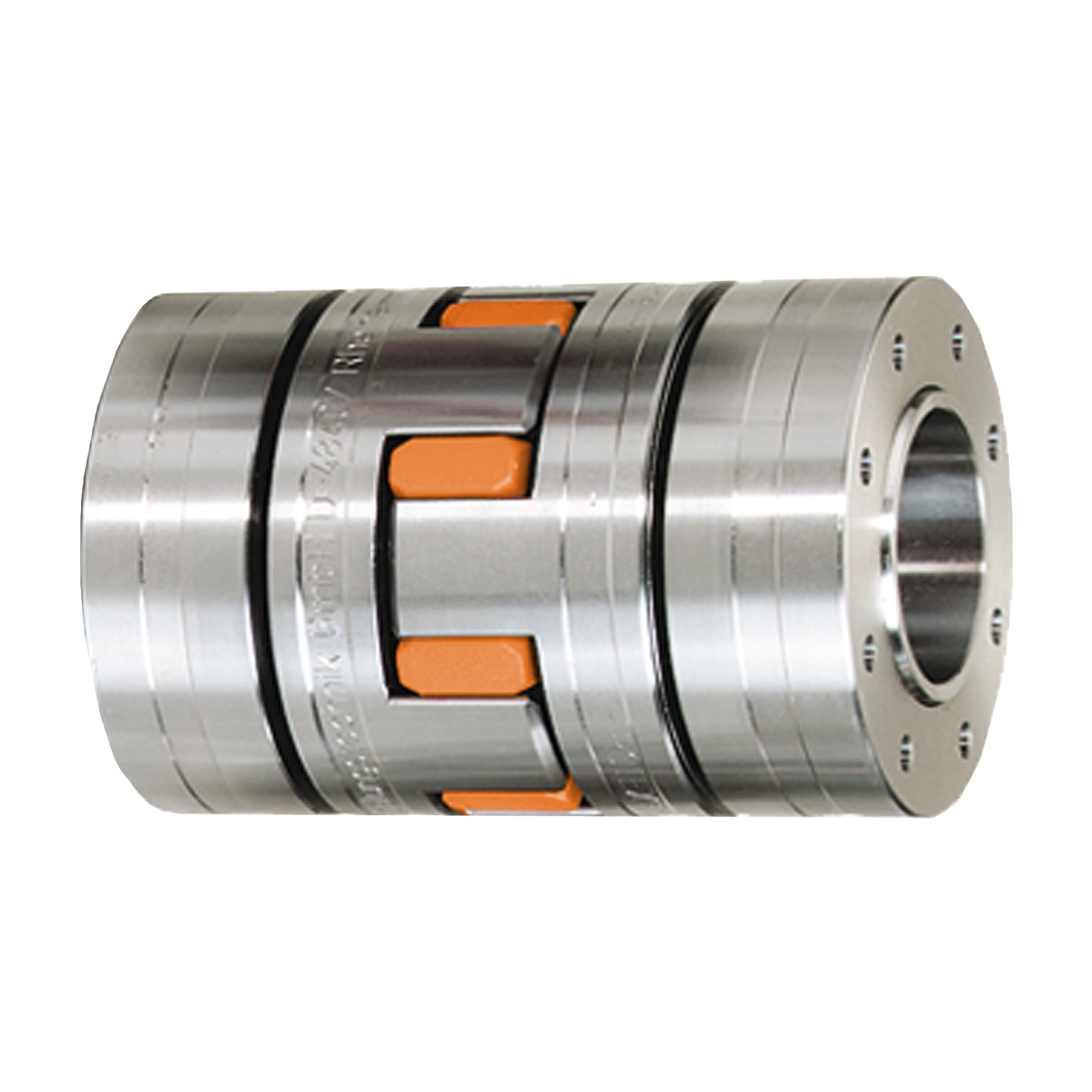

ROTEX klemring naven zijn torsie flexibele elastomeer koppelingen met een geïntegreerd klemsysteem voor wrijving gebonden as-naaf verbindingen.
Dankzij het geïntegreerde klemsysteem kunnen de ROTEX klemring naven hoge wrijvingsmomenten overbrengen. De interne klemschroeven zorgen voor een eenvoudige montage van de koppeling.
Door de rotatiesymmetrie wordt dit type bovendien gekenmerkt door een bijzonder rustige loop.

Functies

• Torsie flexibele kaakkoppelingen met geïntegreerd klemsysteem
• Wrijvingsaansluiting voor cilindrische assen
• Toepassing tot een omtreksnelheid van 40 m/s
• Bijzonder soepel lopend
• Hoge wrijvingsmomenten

Algemene beschrijving
ROTEX-askoppelingen bestaan ​​uit twee naven (aluminium of staal) en een spin (elastomeer ring / nokkenring) van T-PUR® (elastomeer). De verschillende hardheidsgraden van de T-PUR®-spin maken het mogelijk om het niveau van demping en torsiestijfheid van de elastomeerkoppeling aan te passen.

ROTEX-koppelingen vereisen weinig montageruimte en maken daardoor een eenvoudige montage/demontage mogelijk. De talrijke typen zorgen voor maximale flexibiliteit en voldoen door middel van verschillende soorten naven aan de verschillende montagevereisten.

Functie
Kaakkoppelingen zorgen voor torsie trillingsdempende krachtoverbrenging en compenseren schokken die worden gegenereerd door onregelmatig werkende machines.

In tegenstelling tot flexibele koppelingen waarvan de verbindingselementen door buiging en daardoor vroegtijdige slijtage worden belast, worden de flexibele tanden van ROTEX-koppelingen (elastomeren) uitsluitend aan drukspanning blootgesteld. Het voordeel van de elastomeerkoppeling is dus dat deze aanzienlijk hogere belastingen kan weerstaan.
De elastomeren vervormen onder belasting en hoge snelheden. Er moet voldoende uitbreidingsruimte voorzien worden.
Alle maten ROTEX-klauwkoppelingen hebben een maximale torsiehoek van 5°. Ze kunnen zowel horizontaal als verticaal worden gemonteerd.

Materiaal
Ons elastomeer materiaal T-PUR® is bestand tegen hogere temperaturen en heeft een aanzienlijk langere levensduur dan gangbare polyurethaan soorten. Visueel gezien hebben we het T-PUR® (elastomeer) materiaal gemarkeerd met de kleuren oranje (92 Shore A), paars (98 Shore A) en lichtgroen (64 Shore D).
