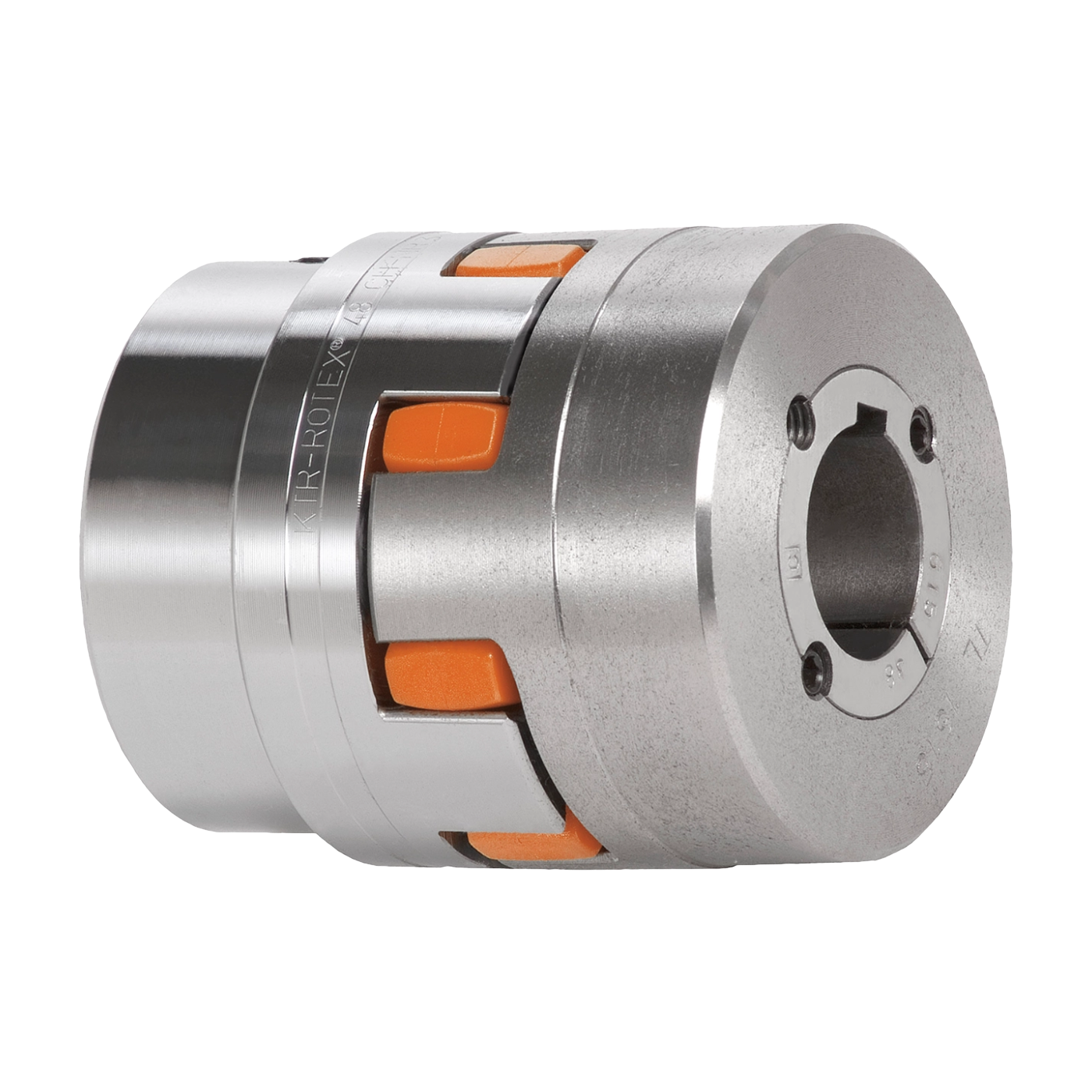

ROTEX® Conische spanhuls 0 – 12.500 Nm / torsie flexibele klauwkoppeling

Klauwkoppeling kan worden gecombineerd met conische spanhulzen
De torsie flexibele klauwkoppeling ROTEX voor conische spanhulzen is een elastomeerkoppeling die met diverse typen conische spanhulzen kan worden gecombineerd.
Het compacte ontwerp van deze elastomeerkoppeling in combinatie met de schuifpassing vergemakkelijkt de montage en axiale uitlijning van de flexibele askoppeling.

De te gebruiken klemschroeven borgen de wrijvingsverbinding bovendien door een vormsluitende passing. De torsie flexibele kaakkoppeling ROTEX voor conische spanhulzen is een elastomeerkoppeling die met verschillende typen conische spanhulzen kan worden gecombineerd.
Het compacte ontwerp van deze elastomeerkoppeling in combinatie met de schuifpassing vergemakkelijkt de montage en axiale uitlijning van de flexibele askoppeling.
De te gebruiken klemschroeven borgen de wrijvingsverbinding bovendien door een vormsluiting.

Functies

• Flexibele klauwkoppeling voor combinatie met conische spanhulzen / taperlock spanhulzen
• Schuifpassing vergemakkelijkt de axiale uitlijning van de koppeling
• Compact ontwerp
• Extra bescherming door vormsluitende pasvorm, waarbij elke helft van de klemschroeven zich in de klauwkoppeling naaf en de conische klemhuls bevindt
• Voldoet aan ATEX (volgens EU-richtlijn 2014/34/EU)

Algemene beschrijving
ROTEX-askoppelingen bestaan uit twee naven (aluminium of staal) en een spin (elastomeerring / nokkenring) van T-PUR® (elastomeer). De verschillende hardheidsgraden van de T-PUR®-spin maken het mogelijk om het niveau van demping en torsiestijfheid van de elastomeerkoppeling aan te passen.
De koppeling heeft voldoende montageruimte nodig waardoor montage/demontage eenvoudig is. De talrijke typen zorgen voor maximale flexibiliteit en voldoen aan de verschillende montagevereisten, door middel van verschillende soorten naven.

Functie

• Kaakkoppelingen zorgen voor torsie trillingsdempende krachtoverbrenging en compenseren schokken die worden gegenereerd door onregelmatig werkende machines.
• In tegenstelling tot flexibele koppelingen waarvan de verbindingselementen door buiging en daardoor vroegtijdige slijtage worden belast, worden de flexibele tanden van ROTEX-koppelingen (elastomeren) uitsluitend aan drukspanning blootgesteld. Het voordeel van de elastomeerkoppeling is dus dat deze aanzienlijk hogere belastingen kan weerstaan.
• De elastomeren vervormen onder belasting en hoge snelheden. Er moet voldoende uitbreidingsruimte voorzien worden.
• Alle maten ROTEX-klauwkoppelingen hebben een maximale torsiehoek van 5°. Ze kunnen zowel horizontaal als verticaal worden gemonteerd.

Materiaal
Hun elastomeermateriaal T-PUR® is bestand tegen hogere temperaturen en heeft een aanzienlijk langere levensduur dan gangbare polyurethaan soorten. Visueel gezien hebben we het T-PUR® (elastomeer) materiaal gemarkeerd met de kleuren oranje (92 Shore A), paars (98 Shore A) en lichtgroen (64 Shore D).
