JUMO NESOS R40 LSH Niveauschakelaar horizontaal

Toepassingen

• Niveaumeting van vloeistoffen in opslagtanks, containers, oliecarters en tanks
• Water- en afvalwaterbehandeling
• Werktuigbouwkunde en installatietechniek
• Apparaten- en containertechniek
• Olie en gas
• Scheepsbouw
• Chemische en petrochemische industrie
• Mogelijk om voor klantspecifieke doeleinden te maken

Korte beschrijving
De niveaumeting wordt uitgevoerd aan de hand van het principe van Archimedes voor vloeistoffen in een continue vorm. Door dit principe beweegt de vlotter langs de geleider wanneer het niveau stijgt of daalt.
Bij veranderend niveau glijd de magneet die in de vlotter(s) zit langs het magnetisch veld van de geleider, waardoor de reed contacten worden geactiveerd. Dit signaal kan vervolgens gaandeweg in de keten worden uitgelezen door andere elektronische componenten, relais of contactoren. Alarmen, pompen, afsluiter en signaalhoorns worden geschakeld door een beschermingsrelais.

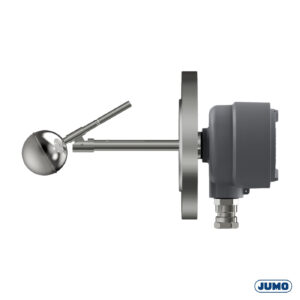

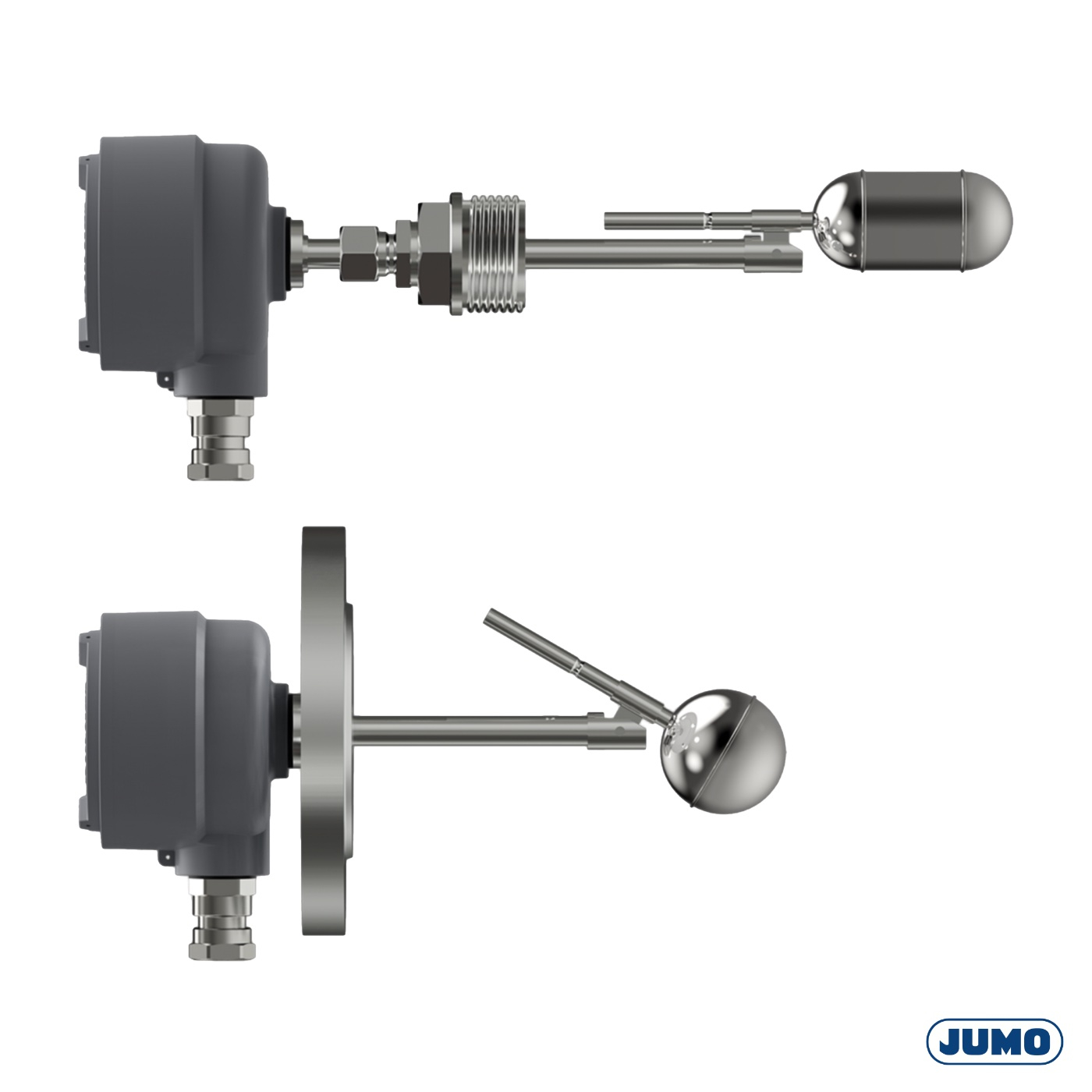

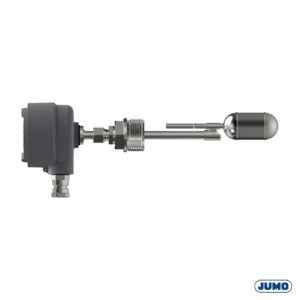

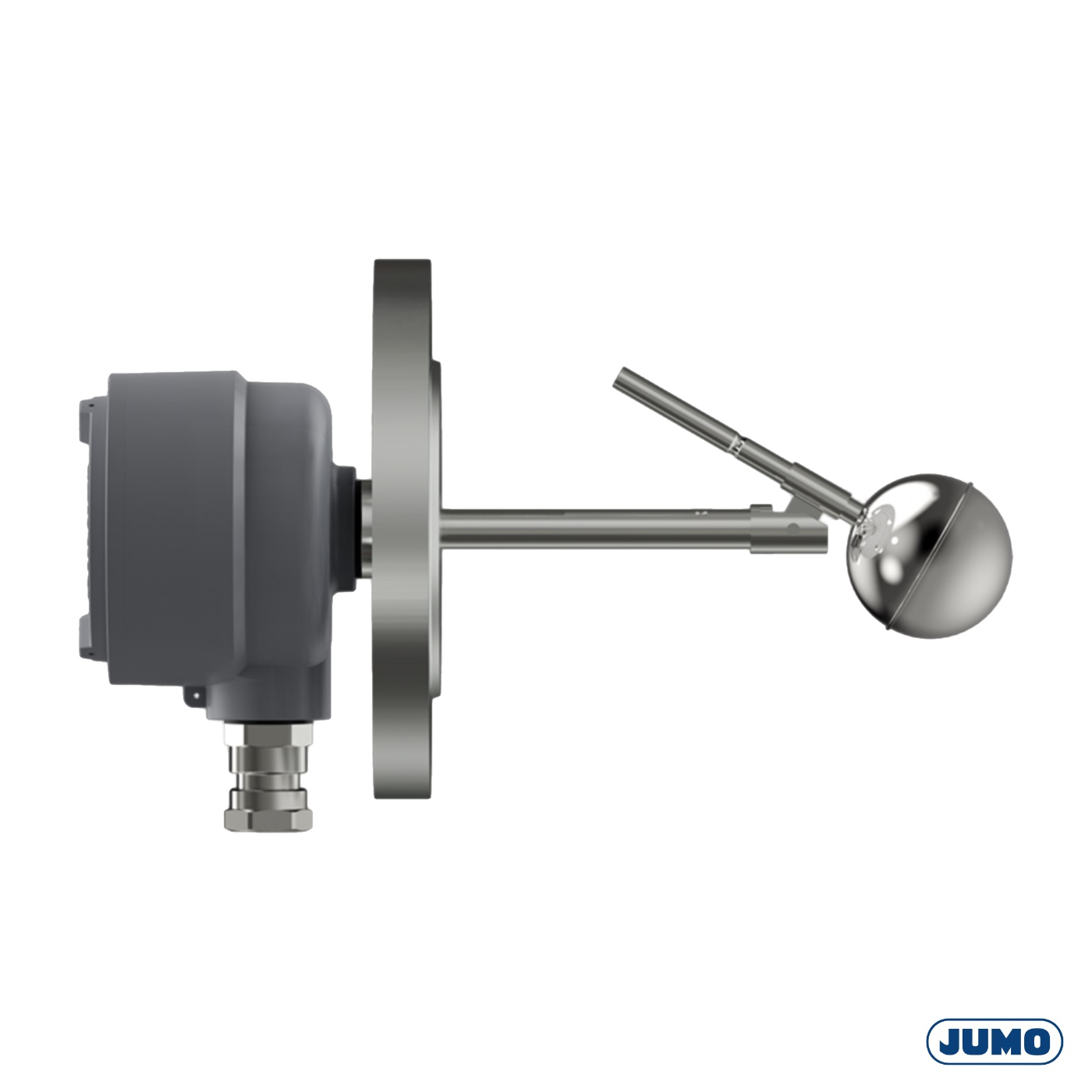

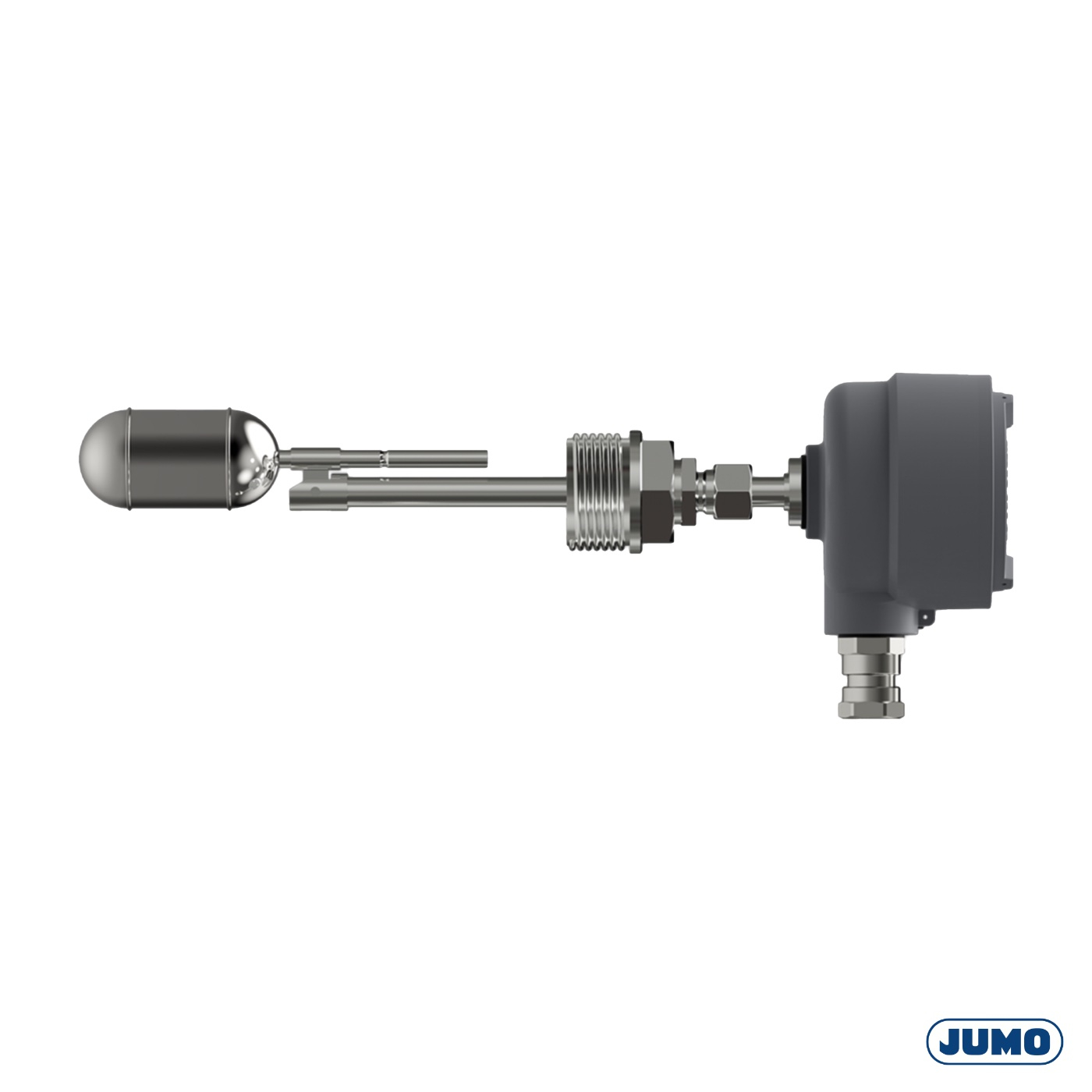

De Niveauschakelaar wordt horizontaal geïnstalleerd aan de zijkant van de tank of containermuur. Door zijn horizontale positie kan de JUMO NESOS R40 zowel voor laag niveau als hoog niveaumetingen gebruikt worden. In geval van uitvoeringen met schroefdraad wordt deze uitgelijnd door middel van een snijring aansluiting. Niveauschakelaars met zeer configureerbare geleidingsbuis lengte tot 1 m zijn beschikbaar voor toepassingen met containerisolatie of flensaansluitingen. Voor snelle montage zijn varianten met een aansluitstekker beschikbaar.
Aan de hand van de variant die wordt besteld zijn er meerdere soorten elektrische aansluitingen, procesaansluitingen, geleiders, vlotters, nauwkeurigheden, contacten en hun positie mogelijk. De functie van de contacten kunnen zijn: SPST-NO (Normaal open), SPDT-CO (Overschakel contact).

Optionele temperatuur sensor
Met de optionele temperatuur sensor of temperatuur schakelaar kan de temperatuur ook gemeten worden door slechts één meetpunt, ter aanvulling van de niveaumeting. Verschillende plekken voor bevestiging van het reed contact zijn mogelijk.

Explosieveilig
De JUMO NESOS R40 LSH kan ook worden uitgevoerd volgens EX i (Intrinsieke veiligheid) of EX d (Drukvast omhulsel) normen in verband met de explosieveilige omgevingen. Bij een Ex d uitvoering is geen Zenerbarrière of isolator nodig in de schakelkast.

Klantvoordelen

• Voordelige installatie en montage door bijvoorbeeld veerdrukklemmen (Push-In®)
• Lagere bedrijfskosten door onderhoudsvrij ontwerp van het apparaat
• Geen isolerende schakelversterker vereist voor Ex d (Drukvaste behuizing) toepassingen
• Lagere opslagkosten omdat hetzelfde onderdeel kan worden hergebruikt
