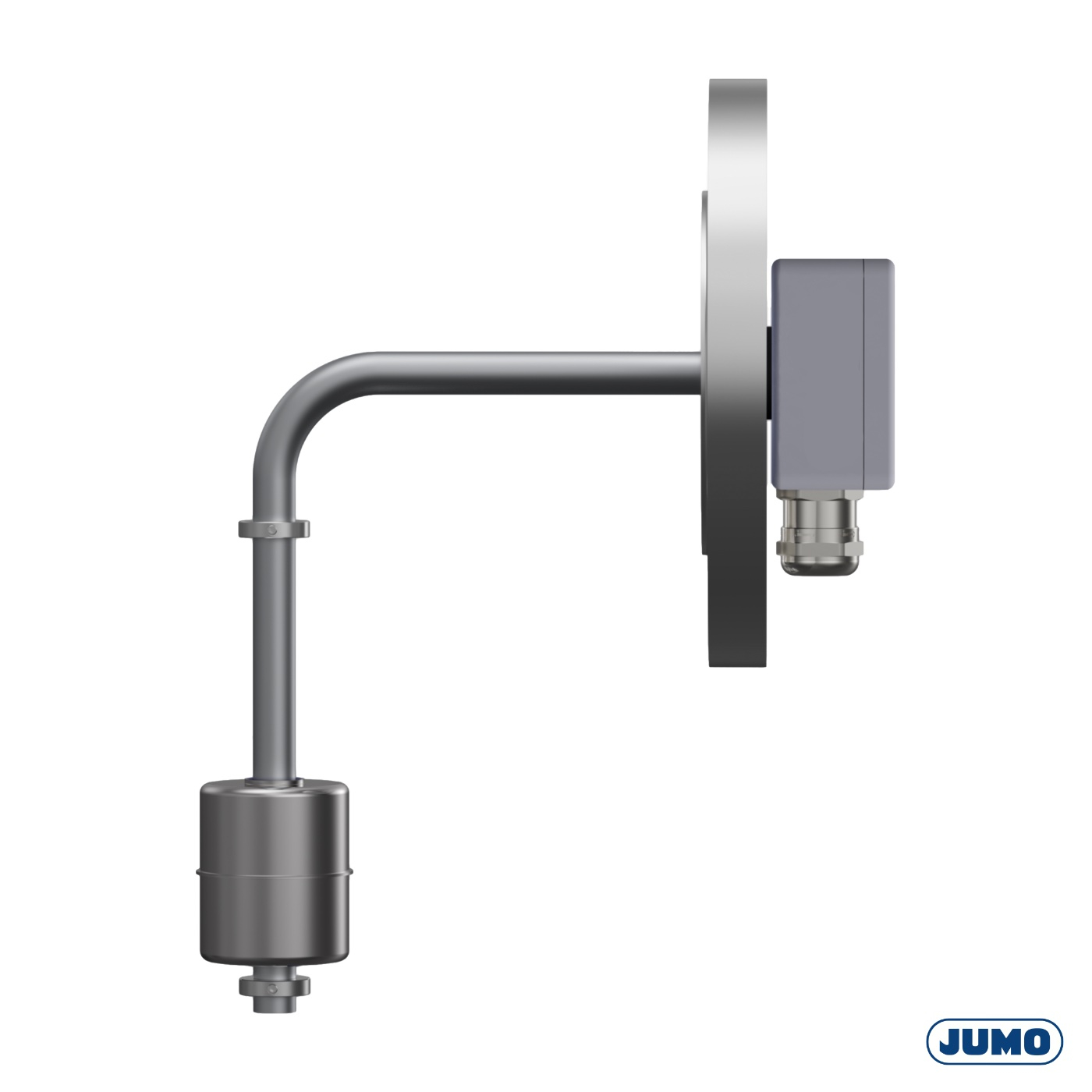

JUMO NESOS R04 LS Niveauschakelaar gebogen

Meettoepassingen

• Niveaumeting van vloeistoffen in opslagtanks, containers, oliecarters en tanks
• Water- en afvalwaterbehandeling
• Werktuigbouwkunde en installatietechniek
• Scheepsbouw
• Energietechnologie
• Dieseltanks
• Mogelijk om voor klantspecifieke doeleinden te maken

Korte beschrijving
De niveaumeting wordt uitgevoerd aan de hand van het principe van Archimedes voor vloeistoffen in een continue vorm. Door dit principe beweegt de vlotter langs de geleider wanneer het niveau stijgt of daalt.
Bij veranderend niveau glijd de magneet die in de vlotter(s) zit langs het magnetisch veld van de geleider, waardoor de reed contacten worden geactiveerd. Dit signaal kan vervolgens gaandeweg in de keten worden uitgelezen door andere elektronische componenten, relais of contactoren. Alarmen, pompen, afsluiter en signaalhoorns worden geschakeld door een beschermingsrelais.
In geval van grote hoogtes kunnen er Niveauschakelaars tot een lengte van 2 meter en met maximaal 5 schakelpunten gemaakt worden. De niveauschakelaar wordt geïnstalleerd aan de zijkant van de tank, containermuur. In geval van een uitvoering met schroefdraad, kan deze doormiddel van een borgmoer vastgezet worden. Aan de hand van de variant die wordt besteld zijn er meerdere soorten elektrische aansluitingen, procesaansluitingen, geleiders, vlotters, nauwkeurigheden, contacten en hun positie mogelijk. De functie van de contacten kunnen zijn: SPST-NO (Normaal open), NSPT-NC (Normaal dicht), SPDT-CO (Overschakel contact) of bistabiele contacten.

Optionele temperatuur sensor
Met de optionele temperatuur sensor of temperatuur schakelaar kan de temperatuur ook gemeten worden door slechts één meetpunt, ter aanvulling van de niveaumeting. Verschillende plekken voor bevestiging van het reed contact zijn mogelijk.

Explosieveilige omgevingen
De JUMO NESOS R04 LS kan ook worden uitgevoerd volgens EX i (Intrinsieke veiligheid) of EX d (Drukvast omhulsel) normen in verband met de explosieveilige omgevingen. Bij een Ex d uitvoering is geen Zenerbarrière of isolator nodig in de schakelkast.

Klantvoordelen

• Kostenbesparende installatie en montage, bijvoorbeeld door veerdrukklemmen (Push-In®)
• Lagere bedrijfskosten door onderhoudsvrij ontwerp van het apparaat
• Geen isolerende schakelversterker vereist voor Ex d (Drukvaste behuizing) toepassingen
