ROTEX® AFN 0 – 35.000 Nm, koppeling als flenstype

Klauwkoppeling als dubbel flens type

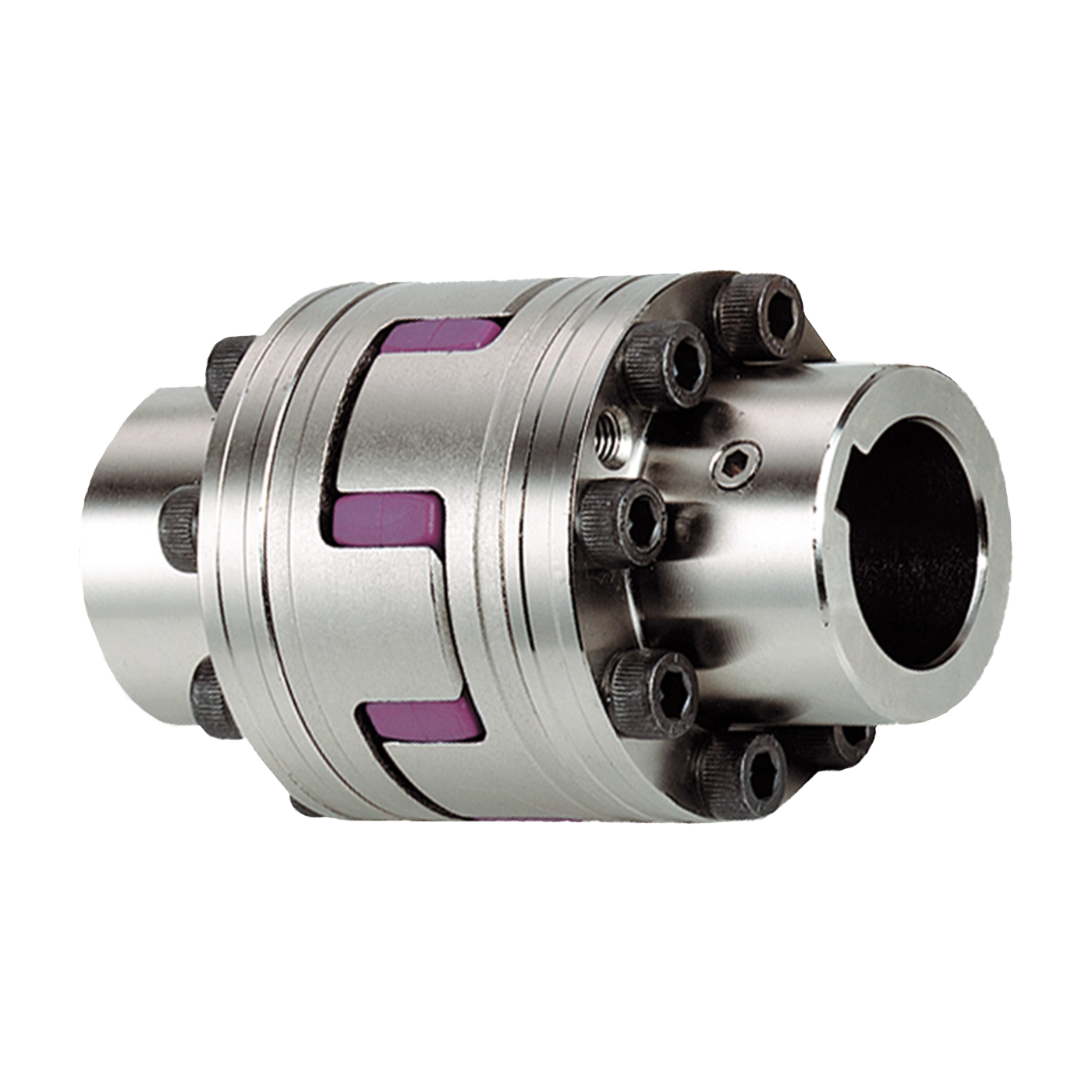

ROTEX AFN is een torsie flexibele elastomeer koppeling als dubbel flens type en bijzonder geschikt voor toepassingen in de zware techniek.
Type AFN van de ROTEX-elastomeerkoppeling wordt gekenmerkt door het dubbele flenstype dat radiale montage en demontage van de askoppeling of het elastomeer mogelijk maakt zonder de aandrijf- of aangedreven zijde te verplaatsen.
De flensnaaf 4N van de torsie flexibele klauwkoppeling als flenstype ROTEX AFN is gemaakt van staal en de aandrijfflens 3Na is gemaakt van GJS.

Functies

• Faalveilige kaakkoppelingen
• Voldoet aan UKEX (volgens UKEX-richtlijn SI 2016:1107)
• Voldoet aan ATEX (volgens EU-richtlijn 2014/34/EU)
• Toepassing tot een omtreksnelheid van 40 m/s
• Compensatie voor verplaatsingen (axiaal, radiaal, hoekig)

Algemene beschrijving
ROTEX-askoppelingen bestaan uit twee naven (aluminium of staal) en een spin (elastomeer ring / nokkenring) van T-PUR® (elastomeer). De verschillende hardheidsgraden van de T-PUR®-spin maken het mogelijk om het niveau van demping en torsiestijfheid van de elastomeer koppeling aan te passen.

ROTEX-koppelingen vereisen weinig montageruimte en maken daardoor een eenvoudige montage/demontage mogelijk. De talrijke typen zorgen voor maximale flexibiliteit en voldoen door middel van verschillende soorten naven aan de verschillende montagevereisten.

Functie
Kaakkoppelingen zorgen voor torsie trillingsdempende krachtoverbrenging en compenseren schokken die worden gegenereerd door onregelmatig werkende machines.

In tegenstelling tot flexibele koppelingen waarvan de verbindingselementen door buiging en daardoor vroegtijdige slijtage worden belast, worden de flexibele tanden van ROTEX-koppelingen (elastomeren) uitsluitend aan drukspanning blootgesteld. Het voordeel van de elastomeer koppeling is dus dat deze aanzienlijk hogere belastingen kan weerstaan.

De elastomeren vervormen onder belasting en hoge snelheden. Er moet voldoende uitbreidingsruimte voorzien worden.
Alle maten ROTEX-klauwkoppelingen hebben een maximale torsiehoek van 5°. Ze kunnen zowel horizontaal als verticaal worden gemonteerd.

Materiaal
Ons elastomeer materiaal T-PUR® is bestand tegen hogere temperaturen en heeft een aanzienlijk langere levensduur dan gangbare polyurethaan soorten. Visueel gezien hebben we het T-PUR® (elastomeer) materiaal gemarkeerd met de kleuren oranje (92 Shore A), paars (98 Shore A) en lichtgroen (64 Shore D).
