ROTEX® AH 0 – 12.500 Nm / torsie flexibele koppeling met gedeelde naven

Radiale montage/demontage van de klauwkoppeling via slechts vier schroeven

De torsieflexibele klauwkoppeling ROTEX AH is een elastomeer koppeling met gedeelde naven (halfschaal koppeling). Deze uitvoering wordt ook wel drop-our center-designkoppeling, halfschaal koppeling, klemkoppeling, koppeling met gespleten naven of elastomeer koppeling met gespleten klemnaaf genoemd.

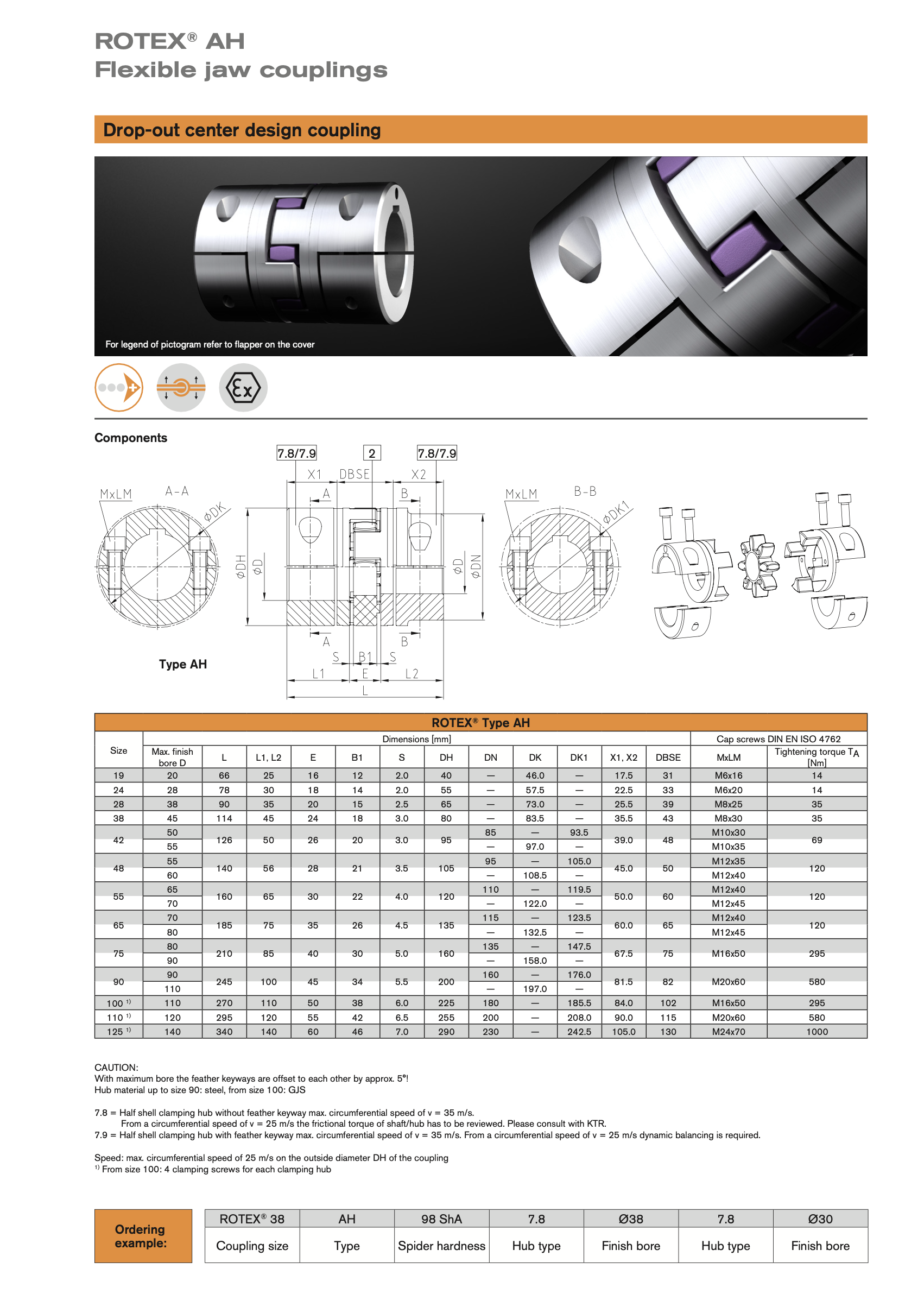

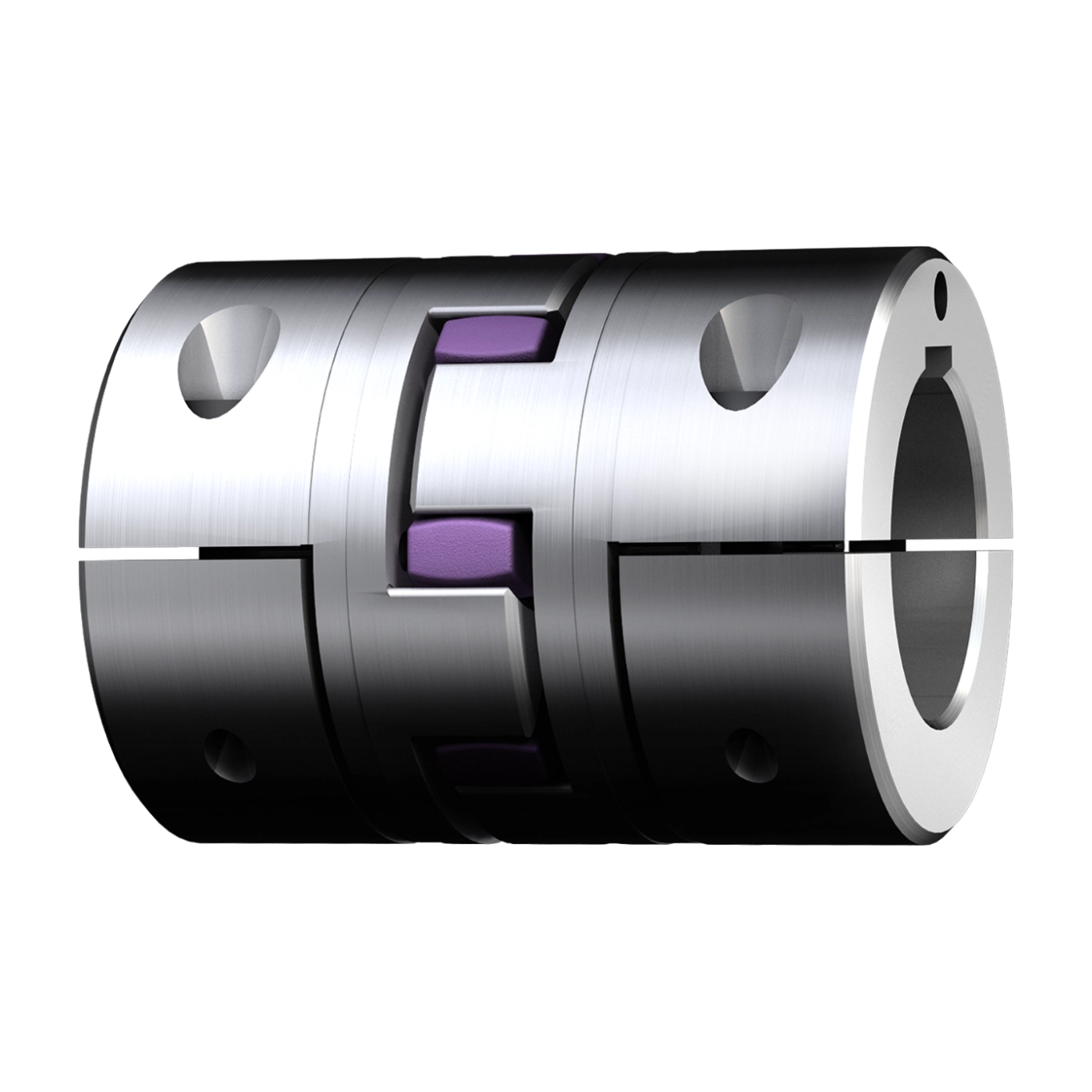

De naven van de ROTEX-elastomeer koppeling type A-H zijn gedeeld. Eenvoudige radiale montage/demontage van de halve schaalkoppeling door slechts vier schroeven aan en uit te draaien. De versie is zowel met als zonder spiebaan leverbaar.

Functies

• Montage/demontage via vier schroeven
• Compenseren van verplaatsingen (axiaal, radiaal, hoekig)
• Onderhoudsvrij
• Voldoet aan ATEX (volgens EU-richtlijn 2014/34/EU)
• Voldoet aan UKEX (volgens UKEX-richtlijn SI 2016:1107)

Algemene beschrijving
ROTEX-askoppelingen bestaan uit twee naven (aluminium of staal) en een spin (elastomeer ring / nokkenring) van T-PUR® (elastomeer). De verschillende hardheidsgraden van de T-PUR®-spin maken het mogelijk om het niveau van demping en torsiestijfheid van de elastomeer koppeling aan te passen.

ROTEX-koppelingen vereisen weinig montageruimte en maken daardoor een eenvoudige montage/demontage mogelijk. De talrijke typen zorgen voor maximale flexibiliteit en voldoen door middel van verschillende soorten naven aan de verschillende montagevereisten.

Functie
Kaakkoppelingen zorgen voor torsie trillingsdempende krachtoverbrenging en compenseren schokken die worden gegenereerd door onregelmatig werkende machines.

In tegenstelling tot flexibele koppelingen waarvan de verbindingselementen door buiging en daardoor vroegtijdige slijtage worden belast, worden de flexibele tanden van ROTEX-koppelingen (elastomeren) uitsluitend aan drukspanning blootgesteld. Het voordeel van de elastomeer koppeling is dus dat deze aanzienlijk hogere belastingen kan weerstaan.

De elastomeren vervormen onder belasting en hoge snelheden. Er moet voldoende uitbreidingsruimte voorzien worden.
Alle maten ROTEX-klauwkoppelingen hebben een maximale torsiehoek van 5°. Ze kunnen zowel horizontaal als verticaal worden gemonteerd.

Materiaal
Ons elastomeermateriaal T-PUR® is bestand tegen hogere temperaturen en heeft een aanzienlijk langere levensduur dan gangbare polyurethaan soorten. Visueel gezien hebben we het T-PUR® (elastomeer) materiaal gemarkeerd met de kleuren oranje (92 Shore A), paars (98 Shore A) en lichtgroen (64 Shore D).
