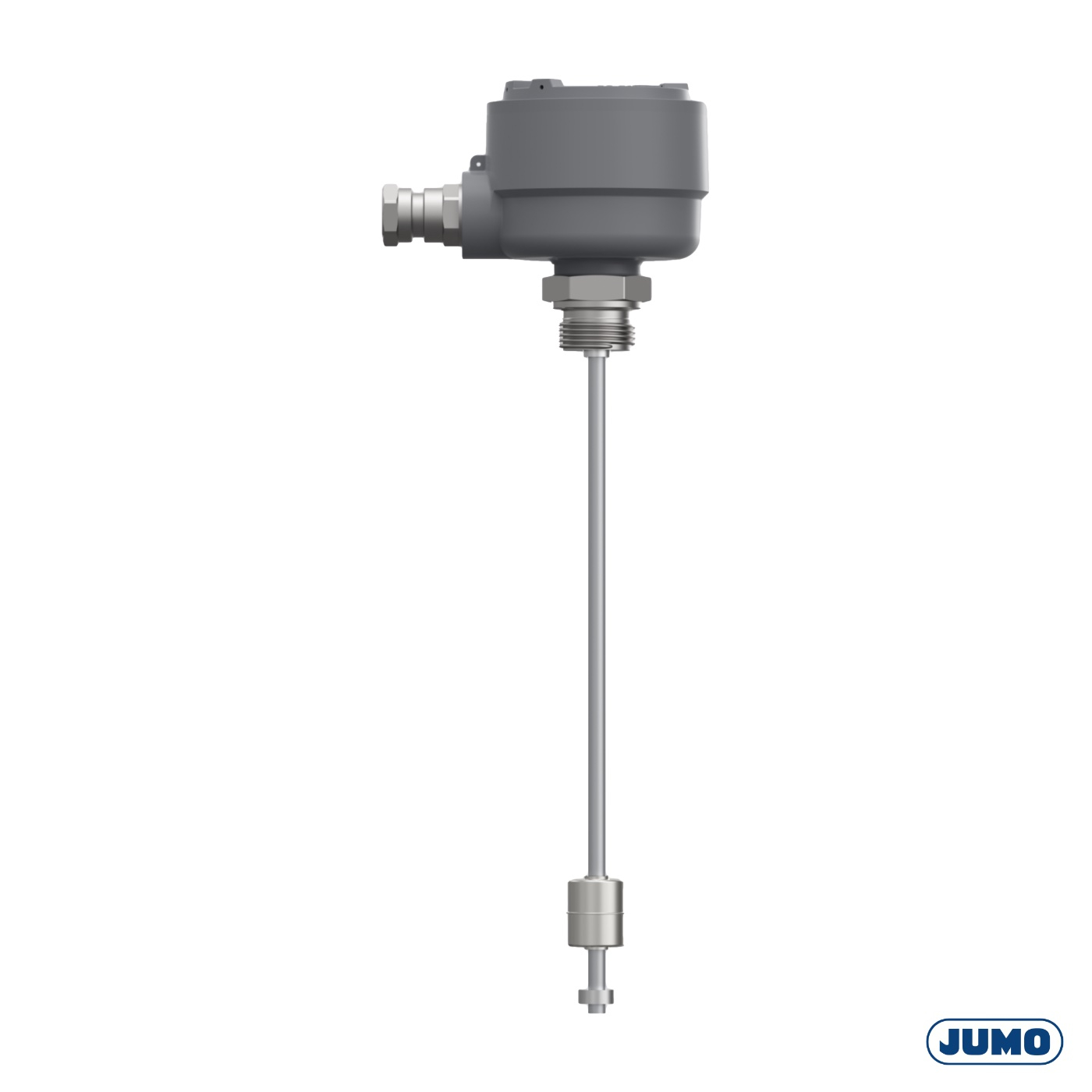

JUMO NESOS R20 LT Niveauschakelaar met vlotter

Beschrijving

Meettoepassingen

Niveaumeting van vloeistoffen in opslagtanks, containers, oliecarters en tanks
Water- en afvalwaterbehandeling
Werktuigbouwkunde en installatietechniek
Scheepsbouw
Energie technologie
Dieseltanks
Mogelijk om voor klantspecifieke doeleinden te maken

Korte beschrijving
De niveaumeting wordt uitgevoerd aan de hand van het principe van Archimedes voor vloeistoffen in een continue vorm. Door dit principe beweegt de vlotter langs de geleider wanneer het niveau stijgt of daalt.
Bij veranderend niveau glijd de magneet die in de vlotter zit langs het magnetisch veld van de geleider, waardoor er een signaal wordt gevormd van 4 tot 20 mA. Dit signaal kan vervolgens gaandeweg in de keten worden uitgelezen door andere elektronische componenten, die er vervolgens een leesbare waarden van maken. Het uitgaande signaal is altijd te herleiden naar een veranderend niveau.
In geval van grote hoogtes kunnen er niveauschakelaars tot een lengte van 4 meter gemaakt worden.
Aan de hand van de variant die wordt besteld zijn er meerdere soorten elektrische aansluitingen,
procesaansluitingen, geleiders, vlotters, nauwkeurigheden, contacten en hun positie mogelijk. Met de optionele temperatuur sensor of temperatuur schakelaar kan de temperatuur ook gemeten worden door slechts één meetpunt, ter aanvulling van de niveaumeting.

Optionele temperatuur sensor
Met de optionele temperatuursensor of temperatuurschakelaar kan de temperatuur naast de niveaumeting ook via slechts één meetpunt worden geregistreerd.

Explosieveilig
De JUMO Nesos R20 LT kan ook worden uitgevoerd volgens EX i (intrinsieke veiligheid) of EX d (drukvast omhulsel) normen in verband met de explosieveilige omgevingen. Bij een Ex d uitvoering is geen Zenerbarrière of isolator nodig in de schakelkast.

Klantvoordelen

Voordelige installatie en montage door dat onder andere geen programmering of configuratie vereist is.
Lagere bedrijfskosten door onderhoudsvrij ontwerp van het apparaat
Geen voedingsisolator vereist voor Ex d (Drukvaste behuizing) toepassingen
Bij optionele temperatuurschakelaar is geen scheidingsschakelversterker nodig voor
Ex d (Drukvaste behuizing) toepassingen
Klantspecifieke linearisatie voor tank volume berekening op aanvraag mogelijk

Procesaansluiting	2 NPT, G3/8, G2, G1 1/2, Taps toelopende aansluiting, Flens, Of klantspecifieke wensen
Beschermklasse	Tot IP68
Vloeistoftemperatuur	-52 tot +180 °C
Vlotter	Roestvast staal AISI 316 cilinder Ø44, Roestvast staal AISI 316 bolvormig Ø52, Titanium cilinder Ø44, Titanium bolvormig Ø52
Uitgangssignaal	4 tot 20 mA, Weerstandswaarde potentiometrisch
Bijzonderheden	Het product valt niet onder de richtlijn drukapparatuur 2014/68/EU, aangezien er geen drukbehuizing is (zie afzonderlijk certificaat TÜV SÜD).
Kabellengte	Geen, 2000 mm, 5000 mm, Of een specifieke lengte tussen de 100 - 5000 mm
Geleider diameter	12 mm of 14 mm
Aantal vlotters	1 tot 4
Nauwkeurigheid lengte geleider	5,5 mm, 8,8 mm, 11 mm, 17,6 mm
Certificaten	ATEX, IECEx, EACEx (Ex i, Ex d), DNV-GL, EAC
Geleider lengte	262 mm tot 4000 mm
LCD scherm	Met of Zonder
Elektrische aansluitingen	Ronde stekker M12 x 1, Aansluitkop (BUZ, BUZ-H, Ex d, BEGF), Kabelaansluiting, Kabel (PVC, PUR, Silicone of RADOX), Of klantspecifieke wensen
Merk	JUMO
Bestelcode	Om de mogelijke opties te bekijken, vind je in het Specificatie documenten de mogelijkheden met de betreffende codes. Of neem contact op als u specifieke wensen heeft die er niet in staan
