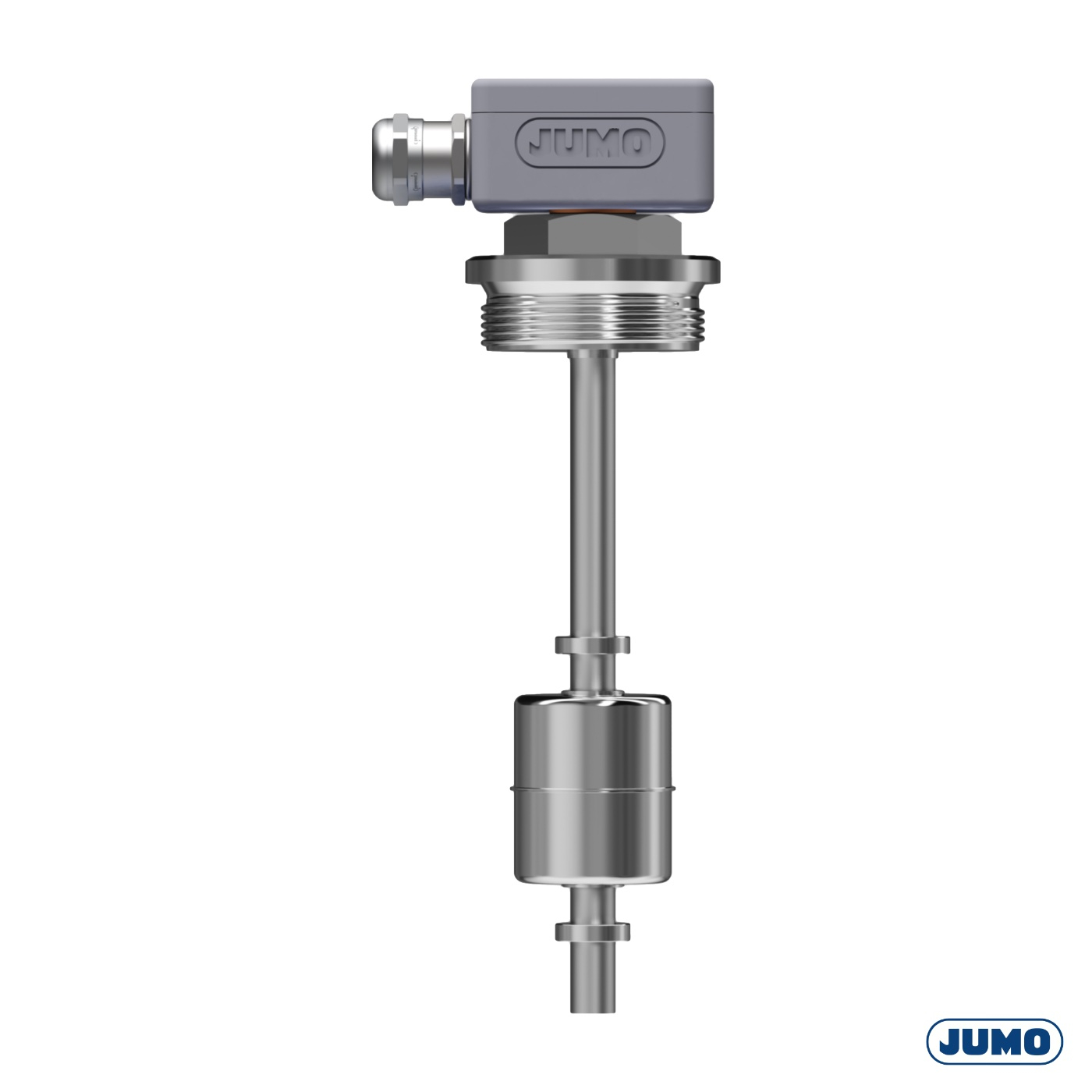

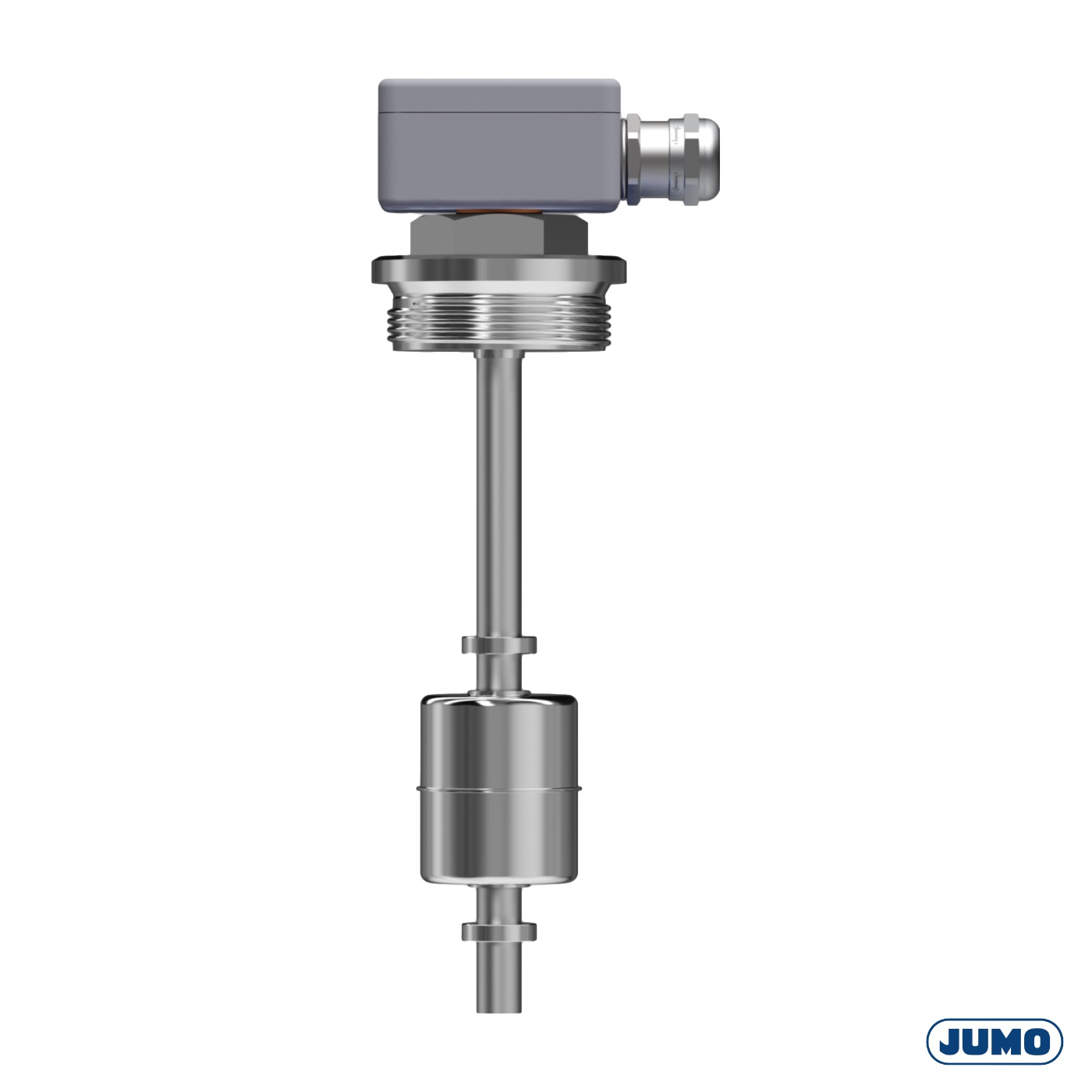

JUMO NESOS R02 LS Niveauschakelaar met vlotter

Add to quote list
Beschrijving

Meettoepassingen

  • Niveaumeting van vloeistoffen in opslagtanks, containers, oliecarters en tanks
  • Water- en afvalwaterbehandeling
  • Werktuigbouwkunde en installatietechniek
  • Scheepsbouw
  • Energie technologie
  • Dieseltanks
  • Mogelijk om voor klantspecifieke doeleinden te maken

Korte beschrijving
De niveaumeting wordt uitgevoerd aan de hand van het principe van Archimedes voor vloeistoffen in een continue vorm. Door dit principe beweegt de vlotter langs de geleider wanneer het niveau stijgt of daalt.
Bij veranderend niveau glijd de magneet die in de vlotter(s) zit langs het magnetisch veld van de geleider, waardoor de reed contacten worden geactiveerd. Dit signaal kan vervolgens gaandeweg in de keten worden uitgelezen door andere elektronische componenten, relais of contactoren. Alarmen, pompen, afsluiter en signaalhoorns worden geschakeld door een beschermingsrelais.
In geval van grote hoogtes kunnen er Niveauschakelaars tot een lengte van 4 meter gemaakt worden.
Aan de hand van de variant die wordt besteld zijn er meerdere soorten elektrische aansluitingen, procesaansluitingen, geleiders, vlotters, nauwkeurigheden, contacten en hun positie mogelijk. De functie van de contacten kunnen zijn: SPST-NO (Normaal open), NSPT-NC (Normaal dicht), SPDT-CO (Overschakel contact) of bistabiele contacten.

Optionele temperatuur sensor
Met de optionele temperatuur sensor of temperatuur schakelaar kan de temperatuur ook gemeten worden door slechts één meetpunt, ter aanvulling van de niveaumeting. Verschillende plekken voor bevesteging van het reed contact zijn mogelijk.

Explosieveilig
De JUMO Nesos R02 LS kan ook worden uitgevoerd volgens EX i (Intrinsieke veiligheid) of EX d (Drukvast omhulsel) normen in verband met de explosieveilige omgevingen. Bij een Ex d uitvoering is geen Zenerbarrière of isolator nodig in de schakelkast.

Klantvoordelen

  • Voordelige installatie en montage, bijvoorbeeld door veerdrukklemmen (Push-In®)
  • Lagere bedrijfskosten door onderhoudsvrij ontwerp van het apparaat
  • Geen isolerende schakelversterker vereist voor Ex d (Drukvaste behuizing) toepassingen

Procesaansluiting2 NPT, G3/8, G2, G1 1/2, G 1/4, Pg9, M14 x 1,5, Taps toelopende aansluiting, Flens, Of klantspecifieke wensen
BeschermklasseTot IP68
SensorReed contact
Vloeistoftemperatuur-52 tot +240 °C

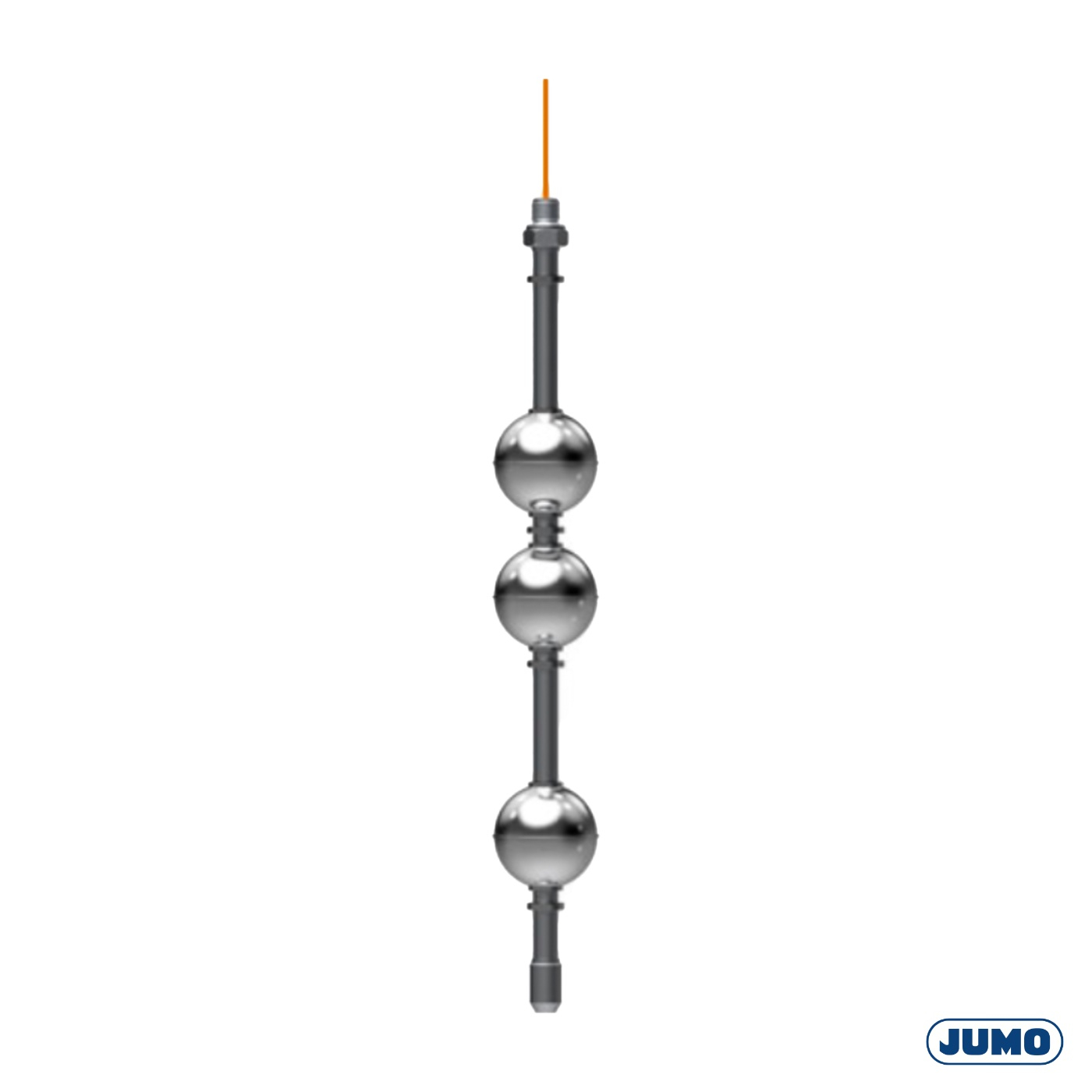

VlotterRoestvast staal AISI 316 cilinder Ø27, Roestvast staal AISI 316 bolvormig Ø29, Titanium bolvormig Ø29
KabellengteGeen, 2000 mm, 5000 mm, Of klant specifieke wensen (Stappen van 100 mm)
Geleider diameter8 mm
Aantal vlotters1 tot 4
CertificatenDNV-GL, EAC, EAC Ex, ATEX, IEC Ex, WHG
Geleider lengte30 mm tot 500 mm (Stappen van 50 mm)
Elektrische aansluitingenRonde stekker M12 x 1, Kabelaansluiting, Aansluitkop Ex d, Kabel met verbindingsstuk, PVC, PUR, Silicone or RADOX), Of klant specifieke wensen
SchakelfunctieSPST-NO (Normaal open contact), SPST-NC (Normaal gesloten contact), SPDT-CO (Overschakel contact) SPST-NO (Normaal open contact bistabiel), Of klantspecifieke wensen
Nauwkeurigheid schakelpunt±2 mm
Positie van de contacten20 mm tot 470 mm
SchakelvermogenTot 250 V AC/DC, tot 1 A
MerkJUMO
BestelcodeOm de mogelijke opties te bekijken, vind je in het Specificatie documenten de mogelijkheden met de betreffende codes. Of neem contact op als u specifieke wensen heeft die er niet in staan
