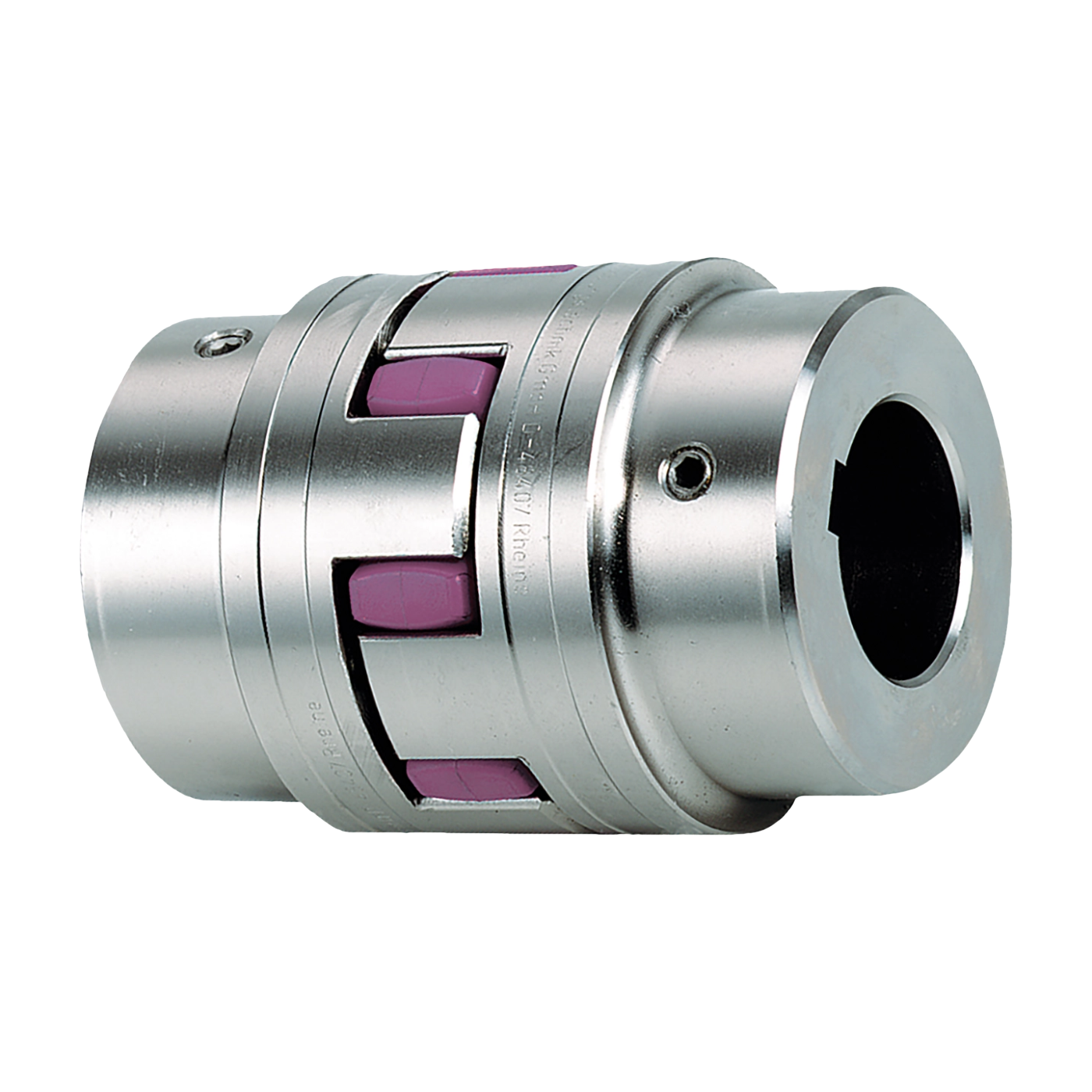

ROTEX® Standaard 0 – 35.000 Nm / torsieflexibele klauwkoppeling

Het origineel – gerenommeerde industriële standaard
De torsie flexibele klauwkoppeling ROTEX Standard is een elastomeerkoppeling met spiebaan en door zijn eenvoudige constructie bijzonder voordelig geprijsd.
Voor de montage worden de naven van de elastomeerkoppeling eenvoudig op de assen geschoven en via stelschroeven axiaal vastgezet.
Hun flexibele elastomeerkoppeling ROTEX Standard is voorzien van spiebanen vlgs. standaard volgens DIN en SAE.
De torsie flexibele ROTEX-koppelingen zijn universeel inzetbaar en worden als flexibele asverbinding in vrijwel alle gebieden van de algemene machinebouw en installatietechniek toegepast.

Functies

• Torsie flexibele koppeling voor torsie trillingsdempende krachtoverbrenging
• Goedkoop standaardtype
• Standaard spinnen gemaakt van hittebestendig T-PUR
• Splines volgens DIN en SAE
• Voldoet aan ATEX (volgens EU-richtlijn 2014/34/EU)

Productdetails
De koppeling naven van de flexibele askoppeling zijn leverbaar in de volgende materialen:

• Staal
• Gesinterd staal
• Roestvrij staal
• Aluminium vervaardigde producten
• Gegoten aluminium
• Gietijzer
• Nodulair gietijzer

Algemene beschrijving
ROTEX-askoppelingen bestaan uit twee naven (aluminium of staal) en een spin (elastomeerring / nokkenring) van T-PUR® (elastomeer). De verschillende hardheidsgraden van de T-PUR®-spin maken het mogelijk om het niveau van demping en torsiestijfheid van de elastomeerkoppeling aan te passen.
De koppeling heeft voldoende montageruimte nodig waardoor montage/demontage eenvoudig is. De talrijke typen zorgen voor maximale flexibiliteit en voldoen aan de verschillende montagevereisten, door middel van verschillende soorten naven.

Functie

• Klauwkoppelingen zorgen voor torsie trillingsdempende krachtoverbrenging en compenseren schokken die worden gegenereerd door onregelmatig werkende machines.
• In tegenstelling tot flexibele koppelingen waarvan de verbindingselementen door buiging en daardoor vroegtijdige slijtage worden belast, worden de flexibele tanden van ROTEX-koppelingen (elastomeren) uitsluitend aan drukspanning blootgesteld. Het voordeel van de elastomeerkoppeling is dus dat deze aanzienlijk hogere belastingen kan weerstaan.
• De elastomeren vervormen onder belasting en hoge snelheden. Er moet voldoende uitbreidingsruimte voorzien worden.
• Alle maten ROTEX-klauwkoppelingen hebben een maximale torsiehoek van 5°. Ze kunnen zowel horizontaal als verticaal worden gemonteerd.

Materiaal
Hun elastomeermateriaal T-PUR® is bestand tegen hogere temperaturen en heeft een aanzienlijk langere levensduur dan gangbare polyurethaan soorten. Visueel gezien hebben we het T-PUR® (elastomeer) materiaal gemarkeerd met de kleuren oranje (92 Shore A), paars (98 Shore A) en lichtgroen (64 Shore D).
